Особенности антенно-мачтовых сооружений: Башни и опоры связи.

Башни и опоры связи (или, по-другому, антенно-мачтовые сооружения) – высотные конструкции, предназначенные для размещения оборудования, обеспечивающего надежную и бесперебойную мобильную связь и другое оборудование.

При проектировании и строительстве башень сотовой связи предпочтение отдают металлическим конструкциям, поскольку они обеспечивают удобство и высокую скорость монтажа, долговечность и простоту обслуживания.

Геометрические параметры антенно-мачтовых сооружений определяются целым рядом факторов:

– Высота размещения оборудования связи. Характеристика, зависящая от требуемой зоны покрытия (соты) и рельефа местности. Один из ключевых параметров, указываемых в ТЗ на проектирование.

– Несущая способность. Определяется, исходя из массы размещаемого оборудования (усилителей, секторальный антенн, радиорелейных антенн,  фидеров и т.д.).

– Ветровая нагрузка. Один из ключевых факторов, действующих на высотные сооружения. Определяется в соответствии с СП 20.13330.2016 “Нагрузки и воздействия”. Максимальные значения давления ветра в высокогорных районах Крыма и на побережье: Керчь, Черноморское, Оленевка, Щелкино, Ялта, Севастополь  и т.д. Металлоконструкции высотных сооружений рассчитываются на прочность (способность выдерживать нагрузки без потери несущей способности) и жесткость (максимальное отклонение от вертикали под действием горизонтальной нагрузки).

– Толщина стенки гололеда. Параметр, определяющий дополнительную нагрузку на сооружение в зимний период за счет образования ледяного покрова. Нормативы предусматривают выполнение расчета на гололедную нагрузку по всей территории стран СНГ, включая южные регионы (например, Крым). ЛКП металлоконструкций башень сотовой связи зачастую выбираются таким образом, чтобы минимизировать намерзание льда.

– Снеговая нагрузка. Не является ключевым фактором для высотных сооружений, однако также должна учитываться при расчете требуемой несущей способности.

Кроме перечисленных факторов при проектировании башен и мачт связи учитывается площадь, которую займет сооружение, металлоемкость, скорость и простоту монтажа конструкции, наличие лестниц и площадок обслуживания.

Все опоры  сотовой связи, исходя из особенностей конструктивной схемы, делятся на две категории:

– Башни. Сооружение консольного типа. Жестко закреплено в основании и не имеет дополнительных точек опоры.

– Мачты. Могут иметь жесткое или шарнирное крепление к фундаменту. Сохранение вертикального положения обеспечивается наличием растяжек. Растяжки представляют собой наклонные стальные тросы, закрепленные к собственным фундаментам.

Опоры башенного типа требуют наличия массивного и дорогого фундамента, но занимают гораздо меньшую площадь по сравнению с мачтами, что делает их более предпочтительными в условиях плотной застройки. Мачтовые сооружения менее материалоемки, что снижает стоимость всей конструкции в целом, но на них сложнее размещать площадки обслуживания (в башнях для этого используется внутреннее пространство). Кроме того, растяжки требуют регулярного обслуживания (проверки и регулировки силы натяжения).

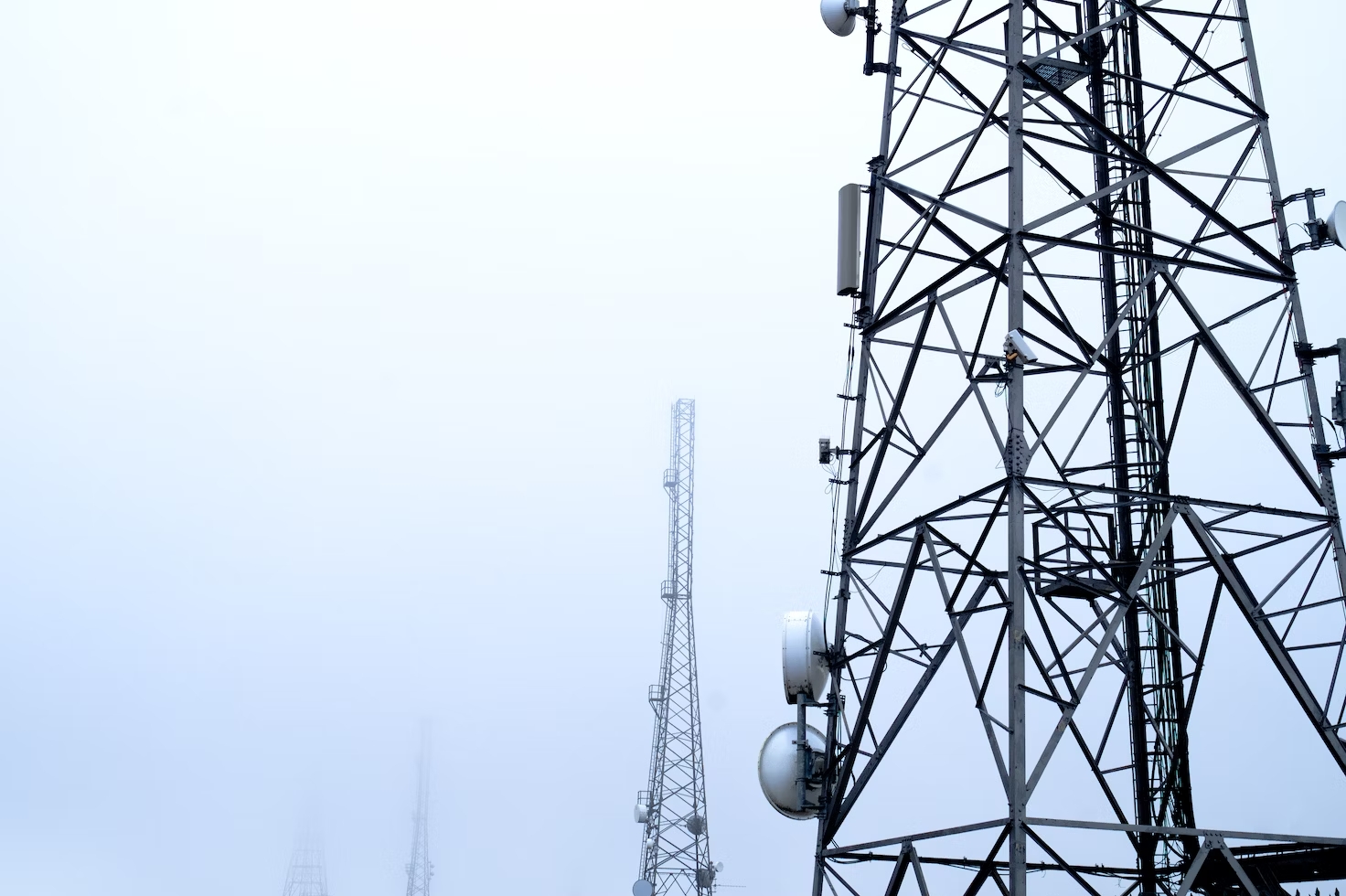

По конструкции, высотные сооружения бывают сплошными (имеют в плане круглое сечение, диаметр которого может изменяться в зависимости от высоты) и решетчатыми (грани представляют собой плоские фермы).

Любые опоры связи собирают из секций, изготавливаемых на заводе металлических конструкций. Подобный подход позволяет сократить сроки монтажа, повысить качество работ и упрощает логистику. Монтаж конструкции из секций  может быть выполнен тремя способами:

1. Поворот. Метод, применяемый только для установки мачт. На поверхности земли выполняется укрупненная сборка, монтаж большей части оборудования и закрепление основания на шарнирной опоре. После этого готовое сооружение при помощи грузоподъемного оборудования приводят в вертикальное положение и фиксируют.
2. Наращивание. Процесс постепенной укрупненной сборки, начиная с нижней секции. На начальном этапе монтаж выполняется при помощи подъемного крана. После достижения определенной высоты дальнейшие работы производят грузоподъемным механизмом, установленным на самой опоре связи. В отдельных случаях для установки верхних блоков применяют вертолеты.
3. Подращивание. Процесс схож с установкой башенного крана. Нижний ярус устанавливается в проектное положение, после чего вторую и последующие секции заводят внутрь него и по направляющим поднимают на требуемую отметку при помощи лебедок или гидроподъемников.

Пример монтажа башни предприятием Строммонтаж :

Основные преимущества заказа башень и опор связи на предприятии “Строммонтаж”

• Отдел проектирования, производства и строительства работают совместно для оперативного строительства обьекта связи “под ключ”
• Специалисты предприятия имеют значительный опыт работы в телеком индустрии, в том числе в решении технически сложных, уникальных задач.
• Производство сертифицировано согласно стандартам ISO 9001:2015 и СТО АРСС, единственные в Крыму.
• Построено и модернизировано более 1200 обьектов связи в Крыму с 1991 года
• Наличие специальной строительной техники для выполнения работ в горной местности
