Лифтовые шахты на стальных конструкциях

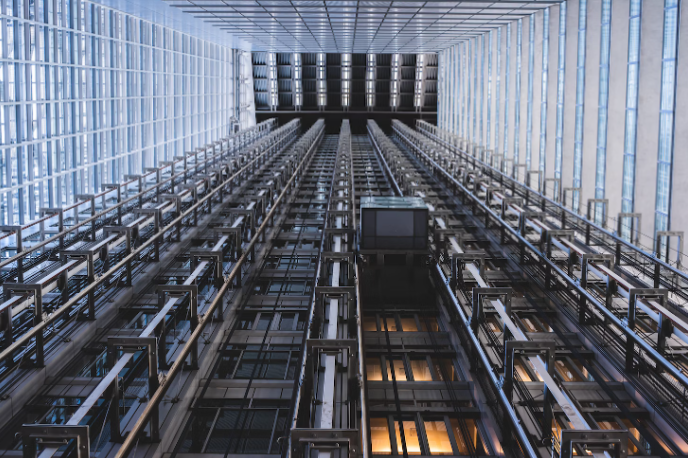

Лифтовая шахта представляет собой закрытое ограниченное пространство, внутри которого происходит перемещение между этажами лифтовой кабины. В ней же располагаются противовес, кабели и часть оборудования, приводящего в движение лифт.

Кроме традиционных материалов (железобетона и кирпича), для строительства лифтовых шахт используют металлические конструкции. Металлокаркасы лифтовых шахт позволяют выполнять монтаж там, где наличие лифта не предусматривалось изначально (например, при реконструкции зданий). Кроме того, они значительно расширяют возможности архитекторов и дизайнеров, позволяя сооружать конструкции, имеющие в плане многоугольник, овал или круг.

Использование металлических конструкций позволяет возводить лифтовые шахты, имеющие панорамное остекление, без ущерба прочности и жесткости конструкции.

При проектировании металлических лифтовых шахт, в соответствии с СП 20.13330.2016 «Нагрузки и воздействия», необходимо предусмотреть не только статические нагрузки от лифтовой кабины, оборудования и собственного веса металлоконструкций, но и динамическое воздействие, обусловленное движением лифтовой кабины и противовеса в полости шахты. В случае, если лифтовая шахта является приставной (располагается снаружи здания), необходимо учесть воздействие на металлические конструкции горизонтальных нагрузок от воздействия ветра.

Конструктивно металлические шахты лифтов можно представить как объемную конструкцию, грани которой образованы рамами, дополнительно усиленными вертикальными связями. Основанием шахты служит нижняя рама, имеющая жесткую связь с фундаментом здания (либо собственным фундаментом лифтовой шахты). При монтаже металлоконструкции дополнительно фиксируют к перекрытиям или лестничным площадкам, чтобы дополнительно увеличить жесткость и общую устойчивость шахты.

При проектировании и монтаже металлических лифтовых шахт особое внимание следует уделять именно жесткости конструкции. Это обусловлено строгими требованиями к максимально допустимым отклонениям от вертикали направляющих, ко которым происходит перемещение лифтовой кабины.

Ещё одним важным требованием является обеспечение необходимого предела огнестойкости. Для обеспечения нормативных значений металлические конструкции лифтовой шахты покрывают специальными огнезащитными составами. Кроме того, необходимо учитывать требования технических условий завода-изготовителя грузоподъемного оборудования.

Для монтажа каркаса используют металлические профили. В качестве обрамления (ограждающих конструкций) применяются стеклопакеты, листы из нержавеющей стали, окрашенные или оцинкованные металлические листы. Встречаются здания, в которых обрамление стального каркаса лифтовой шахты выполнено из ГКЛ.

Монтаж металлоконструкций лифтовых шахт начинают с устройства железобетонного приямка. Его глубина определяется техническими условиями завода-изготовителя. В приямке устанавливается и жестко закрепляется нижняя рама лифтовой шахты. В процессе монтажа нижней рамы выполняется геодезический мониторинг ее планово-высотного положения.

При монтаже лифтовой шахты, после установки и закрепления нижней рамы приступают к монтажу стояков и их обвязке горизонтальными поясами с одновременным креплением к перекрытиям здания и установкой вертикальных связей.

Вместо сварки могут применяться болтовые соединения. В этом случай шахта собирается из отдельных модулей, которые изготавливаются на заводе и монтируются на стройплощадке при помощи болтов. Сварные конструкции имеют большую жесткость, но конструкции подвергаются дополнительной нагрузке от действия остаточных напряжений. Модульная сборка на болтовых соединениях значительно повышает ремонтопригодность конструкции, но усложняет процесс эксплуатации.
