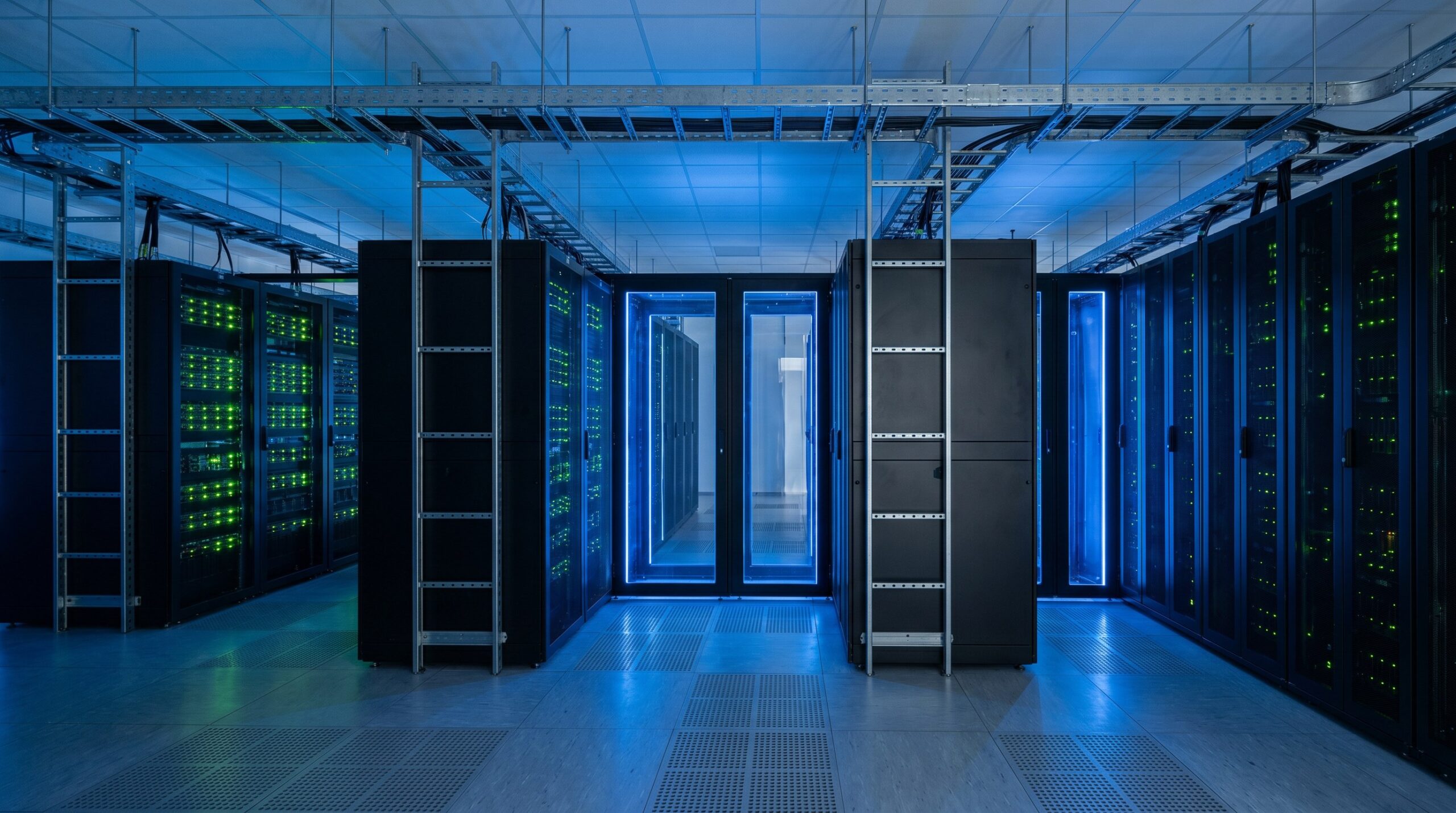

Металлоконструкции для дата-центров: каркас, серверные стойки, фальшполы, ограждения

Современный дата-центр — это прежде всего сложная металлическая система. Задолго до того, как в серверный зал заедет первая стойка с оборудованием, строители монтируют несущий каркас, устанавливают фальшполы, собирают ограждения зон охлаждения и прокладывают кабельные лотки. От точности проектирования и качества изготовления этих металлических элементов зависит отказоустойчивость всего объекта. Металлоконструкции для Крыма с 1970 года производит и монтирует компания СтромМонтаж — в этой статье разберём, как именно строится «металлический скелет» дата-центра.

Зачем дата-центру специальные металлоконструкции

Обычные промышленные металлоконструкции не подходят для центра обработки данных. Объект класса Tier III–IV предъявляет к стальным элементам требования, которых нет ни в складском строительстве, ни в торговых центрах.

Повышенные нагрузки. Нормативная нагрузка на перекрытие серверного зала достигает 1 000–2 000 кг/м². Для сравнения, офисное перекрытие рассчитывается на 200–400 кг/м². Несущий каркас и плиты перекрытия должны воспринимать сосредоточенные нагрузки от стоек весом до 1 500 кг каждая — и это без учёта фальшпола, кабельных масс и инженерного оборудования.

Сейсмика. Крым расположен в зоне 7–9 баллов по шкале MSK-64. Для объектов Tier III–IV применяется расчёт по СП 14.13330 и международному стандарту NEBS GR-63-CORE. Металлоконструкции должны выдерживать горизонтальные сейсмические ускорения без потери работоспособности — это накладывает требования на узлы соединений, фундаменты и крепления стоек.

Электромагнитная совместимость. Серверное оборудование генерирует высокочастотные помехи. Стальные конструкции играют роль экрана, а при неправильном проектировании — антенны. Качество сварных швов, непрерывность металлической оболочки и соединения заземления напрямую влияют на уровень помех.

Скорость монтажа. Простой дата-центра исчисляется десятками тысяч рублей в минуту. Поэтому все металлические элементы проектируются с максимальной степенью заводской готовности: болтовые соединения вместо сварки на объекте, модульные секции, заводская окраска. Подробнее о принципах скоростного строительства читайте в разделе быстровозводимые здания в Крыму.

Ещё одно требование — антикоррозионная защита. Агрессивная морская атмосфера Крыма соответствует категории C4–C5 по ISO 12944. Без правильного антикоррозионного покрытия металлические элементы потеряют расчётные характеристики уже через 5–7 лет.

Типы ЦОД: enterprise, модульный (МЦОД), контейнерный — что общего по металлу

Архитектура дата-центра во многом определяет состав металлоконструкций, однако базовый набор остаётся неизменным для всех форматов.

Enterprise ЦОД — капитальное здание площадью от 500 м² с собственным несущим каркасом. Металлоконструкции здесь максимально индивидуальны: каждый узел проектируется под конкретные нагрузки и планировку. Металлокаркасы зданий для enterprise-объектов изготавливаются из профилей HEA/HEB или сварных двутавров с усиленными узлами крепления перекрытий.

Модульный ЦОД (МЦОД) — сборная конструкция из стандартизированных блок-модулей. Каждый модуль представляет собой самонесущую стальную раму с фальшполом, кабельными лотками и готовыми посадочными местами для стоек. Модульность позволяет развернуть 50 стоек за 8–12 недель вместо 12–18 месяцев капитального строительства. Подробнее о преимуществах модульных металлических зданий — в нашем обзоре быстровозводимых технологий.

Контейнерный ЦОД — дата-центр внутри стандартного 20- или 40-футового ISO-контейнера, усиленного внутренней стальной рамой. Преимущество — полная заводская готовность: металлоконструкции, фальшпол, стойки и лотки монтируются на производстве. На объекте остаётся только подключить внешние коммуникации.

Во всех трёх форматах металлоконструкции для дата-центра включают: несущие рамы и каркасы, серверные стойки, фальшполы, кабельные трассы, ограждения зон охлаждения, антисейсмические элементы, экранирующие конструкции и защитные двери. Различается лишь степень модульности и стандартизации.

Несущий каркас здания дата-центра: повышенные нагрузки и сейсмика Tier III/IV

Несущий каркас — основа всего дата-центра. Именно он воспринимает нагрузки от оборудования, инженерных систем, фальшпола и кровли, а при землетрясении — горизонтальные сейсмические силы.

Нагрузки на перекрытия. При расчёте перекрытий серверного зала принимается равномерно распределённая нагрузка 1 000–2 000 кг/м² в зависимости от класса объекта. Дополнительно учитываются сосредоточенные нагрузки от стоек: серверная стойка весом 1 500 кг передаёт через четыре ножки нагрузку, в 20 раз превышающую офисную. Поэтому колонны каркаса и балки перекрытий выбираются с запасом прочности не менее 1,5 по постоянной нагрузке.

Материалы каркаса. Для объектов Tier III–IV применяется горячекатаная сталь С345 (ГОСТ 27772) или её аналог S355 по EN 10025. В узлах с повышенной концентрацией напряжений — фланцевые соединения с болтами класса прочности 10.9. Сварные швы выполняются по ГОСТ 14771 с обязательным ультразвуковым контролем несущих узлов.

Сейсмика. Территория Крыма относится к зонам 7–9 баллов. По требованиям СП 14.13330.2018 «Строительство в сейсмических районах» и международного стандарта NEBS GR-63-CORE каркас дата-центра должен сохранять целостность при расчётном землетрясении. Для этого применяются рамно-связевые системы с диагональными связями из квадратных труб или тавровых профилей, а фундаменты проектируются с учётом динамических нагрузок.

Стоимость изготовления несущего каркаса здания ЦОД составляет 95 000–140 000 руб/т на стадии фабрикации, монтаж под ключ — от 220 000 руб/т. Узнать актуальные расценки по Крыму позволит калькулятор на странице стоимость тонны металлоконструкций в Крыму 2026.

СтромМонтаж проектирует и изготавливает несущие каркасы зданий ЦОД с 1970 года. За 55 лет реализовано более 400 объектов в Крыму и на юге России. Подробнее об услуге — на странице металлокаркас в Крыму под ключ.

Серверные стойки 19″: стандарт EIA-310, материалы, нагрузки

Серверная стойка формата 19″ — самый массовый металлический элемент дата-центра. Стандарт EIA-310 (Electronic Industries Alliance) задаёт ширину монтажного пространства 19 дюймов (482,6 мм), расстояние между крепёжными отверстиями и шаг 1U (44,45 мм).

Типоразмеры. В корпоративных дата-центрах используются стойки высотой 42U, 45U, 47U и 48U. Ширина шкафа — 600, 750 или 800 мм; глубина — 1 000, 1 100 или 1 200 мм. Стандартная глубина 1 000 мм подходит для большинства серверов, а 1 200 мм — для телекоммуникационного оборудования с длинными кабельными вводами.

Конструкция. Боковые панели и двери изготавливаются из холоднокатаной стали толщиной 1,2–2,0 мм. Несущие стойки (вертикальные направляющие) — из стали 2,0–3,0 мм; они воспринимают основную нагрузку. Гальваническое цинкирование (толщина слоя 8–12 мкм) защищает внутренние элементы, наружные поверхности окрашиваются порошковой краской RAL 9005 (чёрный) или RAL 7035 (светло-серый) по технологии порошковой окраски.

Нагрузочная способность. Статическая нагрузка на стойку у качественных моделей — 1 000–1 500 кг. Для высокоплотных вычислений (HPC, GPU-кластеры) требуются усиленные стойки с нагрузкой до 2 000 кг и дополнительными опорными пластинами для распределения нагрузки на фальшпол.

Заземление. Каждая стойка подключается к контуру заземления медным проводником сечением не менее 6 мм². Непрерывность металлической цепи по всему ряду стоек снижает уровень электромагнитных помех и обеспечивает выравнивание потенциалов.

Стоимость серверной стойки 42U, 800×1 000 мм, из оцинкованной стали 1,5 мм, окраска RAL 9005 — от 38 000 руб/шт при заказе партиями от 10 единиц.

Фальшполы металлические: конструкция, нагрузки, нормативы

Металлический фальшпол — обязательный элемент серверного зала. Он создаёт пространство для прокладки кабелей и подачи холодного воздуха, а также воспринимает нагрузки от тяжёлого оборудования.

Конструкция. Стандартная панель — 600×600 мм. Стальные панели изготавливаются из листовой стали толщиной 1,2–2,0 мм методом штамповки, с заполнением цементно-стружечной смесью для повышения жёсткости. Нижняя поверхность — стальной лист с антикоррозионным покрытием, верхняя — ламинат, антистатический линолеум или перфорация для воздухораспределения.

Нагрузки. Концентрированная нагрузка на панель составляет 4,5–9,0 кН (450–900 кгс) в зависимости от класса фальшпола. Для зон установки стоек весом 1 000–1 500 кг применяются усиленные панели класса А (9,0 кН) с дополнительными промежуточными опорами.

Опоры регулируемые. Высота подпольного пространства — от 150 до 1 000 мм. Регулируемые стальные опоры с резьбовым соединением позволяют выставить горизонталь с точностью ±1 мм. Опоры устанавливаются с шагом 600 мм по сетке, основание крепится к бетонному полу анкерами М10.

Заземление. Металлический фальшпол обязан иметь непрерывный контур заземления. Требования регламентируются стандартом СО 153-34.21.122 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»: сопротивление контура не более 0,1 Ом. Каждая панель соединяется с несущей конструкцией опоры медным проводником, опоры объединяются в контур.

Цены: стальная панель 600×600 мм с нагрузкой 1 000 кг — от 4 800 руб/м², регулируемые опоры — от 280 руб/шт.

О стандартах и нормах на металлоконструкции, применяемых в Крыму, читайте подробнее на странице ГОСТ и СП для металлоконструкций Крыма.

Кабельные лотки и лестницы: материалы и стандарты

Кабельные трассы — один из самых протяжённых металлических элементов дата-центра. На объект из 200 стоек суммарная длина лотков превышает 2 000 погонных метров.

Виды кабельных трасс. В дата-центрах применяются три типа: лотки перфорированные (для слаботочных кабелей), лотки с крышкой (для силовых трасс, требующих экранирования) и кабельные лестницы (для тяжёлых пучков кабелей диаметром свыше 50 мм). Производство и монтаж выполняются в соответствии с ГОСТ Р МЭК 61537 «Системы кабельных лотков и кабельных лестниц».

Материалы. Для стандартных зон применяется горячеоцинкованная сталь (толщина цинка 45–55 мкм по ГОСТ 9.307). В пожароопасных зонах и технических коридорах — нержавеющая сталь AISI 304 или 316L. Алюминиевые лотки используются там, где критична масса конструкции или требуется немагнитный материал.

Сечения. Стандартный лоток 200×100 мм весит 4,2 кг/м и обеспечивает свободную укладку кабелей суммарным весом до 30 кг/м. Для надпольных трасс над стойками (overhead cable management) применяются лотки 300×100 и 400×100 мм на подвесных кронштейнах из той же оцинкованной стали.

Стоимость кабельного лотка оцинкованного 200×100 мм — от 980 руб/м погонный.

Антикоррозионная защита кабельных лотков в условиях морского климата Крыма рассмотрена в нашей статье антикоррозионная защита металлоконструкций C4–C5.

Ограждения hot aisle / cold aisle containment: конструкция и материалы

Containment — система физического разделения горячих и холодных воздушных коридоров между рядами серверных стоек. Металлоконструкции containment напрямую влияют на энергоэффективность дата-центра: правильная изоляция зон повышает PUE на 15–30%.

Конструкция. Каркас containment монтируется из алюминиевого анодированного профиля 40×40 мм и стальных вертикальных стоек сечением 50×50×3 мм. Алюминий обеспечивает лёгкость конструкции и немагнитные свойства, сталь — жёсткость стоечных опор. Заполнение — поликарбонатные листы толщиной 4–6 мм или стальные перфорированные панели.

Hot aisle containment (HAC) — закрытие горячего коридора с отводом нагретого воздуха непосредственно в систему вентиляции. Потолок HAC выполняется из стальных направляющих с подвесными поликарбонатными кассетами, боковые торцы — из стальных стоек с уплотнительными резинками по периметру.

Cold aisle containment (CAC) — изоляция холодного коридора, подающего охлаждённый воздух к фронтам стоек. В CAC используется аналогичный алюминиево-стальной каркас, но с дополнительными дверьми доступа из закалённого стекла или поликарбоната в торцах.

Стоимость hot aisle containment под ключ — от 14 000 руб/м² ограждаемой площади.

Металлоконструкции для containment изготавливаются на собственном производстве СтромМонтаж в Крыму с заводской готовностью 95%. Подробнее об услугах — на странице изготовление металлоконструкций в Крыму.

Антисейсмические крепления стоек: расчёт по NEBS GR-63-CORE и СП 14.13330

Для Крыма вопрос сейсмостойкости серверных стоек не является теоретическим. Полуостров расположен в зоне 7–9-балльной сейсмичности, и землетрясение способно опрокинуть незакреплённые стойки весом 1 000–1 500 кг, повредить кабельные трассы и вывести объект из строя.

Нормативная база. Проектирование антисейсмических креплений ведётся по двум стандартам одновременно:

• NEBS GR-63-CORE (Network Equipment-Building System) — международный стандарт телекоммуникационной отрасли, зоны сейсмичности Zone 2–4 (соответствует 7–9 баллам MSK);
• СП 14.13330.2018 — российский свод правил строительства в сейсмических районах, обязательный для всех объектов на территории Крыма.

Конструктивные решения. Стойки крепятся к фальшполу и несущему перекрытию через антисейсмические кронштейны из стали С345. Кронштейн воспринимает горизонтальную нагрузку, соответствующую ускорению 1,0g. Для зон 8–9 баллов дополнительно устанавливаются диагональные стяжки между рядами стоек — стальные тяги М16–М20 с регулировочными муфтами.

Испытания. По NEBS GR-63-CORE комплект крепления стойки проходит трёхосные испытания на сейсмостенде с воспроизведением реального акселерограмма землетрясения. Протокол испытаний прилагается к технической документации.

Стоимость антисейсмического комплекта крепления одной стойки — 6 500–18 000 руб в зависимости от расчётной нагрузки и типа анкерного соединения.

Проектирование металлоконструкций с учётом сейсмики для Крыма — одна из ключевых компетенций СтромМонтаж. Актуальные нормативы и примеры расчётов — на странице ГОСТ и СП для металлоконструкций в сейсмических районах.

EMI/EMC-экранирование: цельносварные стальные кабины Фарадея

Экранирование от электромагнитных помех критично для государственных, финансовых и военных дата-центров. Кабина Фарадея из стального листа — наиболее надёжное решение для достижения аттестованного уровня защиты.

Принцип конструкции. Цельносварная экранирующая кабина представляет собой замкнутый металлический контур из листовой стали толщиной 1,5–3,0 мм. Все стыки свариваются сплошным швом; двери оснащаются специальными СВЧ-уплотнениями из пружинного контакта (RF finger stock) и экранирующими порогами. Кабельные вводы выполняются через фильтрующие панели или волноводы ниже критической частоты.

Степень затухания. Кабина из стали 2 мм обеспечивает затухание электромагнитного поля на 80–100 дБ в диапазоне 10 кГц – 10 ГГц. Этого достаточно для соответствия требованиям TEMPEST (NATO SDIP-27 Level A/B) и российским стандартам класса защиты Г2–Г3.

Сложность монтажа. При монтаже в существующем здании кабина собирается из заводских панелей с двойными фальцевыми соединениями, которые после сборки завариваются по периметру. Вентиляционные решётки заменяются экранирующими фильтрами — сотовыми волноводными решётками из оцинкованной стали.

Стоимость экранированной кабины Фарадея площадью 30 м² — 850 000–1 400 000 руб под ключ в зависимости от требуемого класса защиты.

Подробнее о производственных возможностях и нормативах на металлоконструкции — на главной странице металлоконструкции СтромМонтаж.

Противовзломные двери и пуленепробиваемые перегородки RC4–RC5

Физическая безопасность дата-центра начинается с входных дверей. Для объектов, хранящих критические данные, применяются бронированные металлические конструкции уровней сопротивляемости RC4–RC5 по ГОСТ Р 51072.

Классы защиты. Стандарт ГОСТ Р 51072 «Двери защитные» устанавливает 6 классов сопротивляемости. Для дата-центров класса Tier III–IV рекомендуются:

• RC4 — защита от взлома с использованием электроинструмента (болгарка, дрель). Время сопротивления — не менее 10 минут;
• RC5 — защита от взлома с использованием высокоэффективного электроинструмента. Время сопротивления — не менее 15 минут.

Конструкция. Полотно двери RC4 выполняется из многослойного стального пакета: лицевые листы из стали марки 09Г2С толщиной 3–5 мм, промежуточный слой из армированного бетона или стальных плит. Коробка — сварная из стального профиля 6–8 мм с анкерным креплением в несущую стену. Замки класса 4 по ГОСТ Р 51223 устанавливаются в трёх точках полотна.

Пуленепробиваемые перегородки. Для серверных залов с высокими требованиями к физической безопасности применяются пуленепробиваемые перегородки из стального листа С390 или многослойного пакета «сталь + кевлар». Класс пулестойкости — BR4–BR6 по ГОСТ Р 51136.

Стоимость двери класса RC4 — от 95 000 руб/шт, RC5 — от 145 000 руб/шт.

Все защитные металлоконструкции СтромМонтаж изготавливает на собственном производстве. О полном цикле «проект — металл — монтаж» читайте на странице металлоконструкции под ключ в Крыму.

Цены на металлоконструкции для дата-центров в 2026 году

Приведённые ниже ориентировочные цены актуальны для Крыма на начало 2026 года. Точная стоимость определяется после разработки рабочей документации. Полный прайс и расчёт стоимости тонны металлоконструкций — на странице стоимость металлоконструкций в Крыму 2026.

Как выбрать производителя металлоконструкций для столь ответственного объекта — читайте в нашем руководстве как выбрать завод металлоконструкций в Крыму.

Кейсы: реализованные проекты в Крыму

Кейс 1. Модульный ЦОД, Симферополь — 50 стоек

Заказчик: телекоммуникационная компания. Объект: модульный дата-центр на базе двух сборных металлических блок-модулей, суммарная ёмкость 50 стоек, класс Tier III.

Состав металлоконструкций: несущие рамы модулей из стали С345 (76 т), серверные стойки 42U 800×1 000 (50 шт.), фальшпол 600×600 нагрузка 9 кН (180 м²), кабельные лотки оцинкованные 200×100 (640 п.м.), hot aisle containment для 5 рядов (90 м²), антисейсмические крепления стоек для зоны 8 баллов (50 комплектов), дверь RC4 (2 шт.).

Срок реализации: 11 недель от подписания договора до ввода объекта в эксплуатацию. Результат: объект введён в срок, стойки выдержали испытания по NEBS GR-63-CORE Zone 2.

Кейс 2. Корпоративный ЦОД, Севастополь — 200 стоек

Заказчик: промышленное предприятие. Объект: капитальное здание дата-центра площадью 1 400 м², класс Tier III+, зона сейсмичности 8 баллов.

Состав металлоконструкций: несущий каркас здания С345 (320 т), фальшпол усиленный класса А (560 м²), серверные стойки 45U 800×1 200 (200 шт.), кабельные лотки оцинкованные и нержавеющие (2 400 п.м.), cold aisle containment (220 м²), кабина Фарадея для серверного зала 80 м², антисейсмические крепления всех стоек, 4 двери RC5.

Срок реализации: 7 месяцев. Производство СтромМонтаж в Севастополе — подробнее о возможностях производства.

Кейс 3. Мини-ЦОД для гостиницы, ЮБК — 12 стоек

Заказчик: гостиничный комплекс на Южном берегу Крыма. Объект: серверная комната на базе контейнерного решения, 12 стоек, Tier II.

Особенности: морской климат категории C5 потребовал усиленной антикоррозионной защиты всех металлических элементов — цинкирование + эпоксидное покрытие 120 мкм. Подробнее о покраске металлоконструкций для морского климата Крыма. Фальшпол — нержавеющая сталь AISI 316L, стойки — оцинковка + порошковая краска с солестойкостью 1 000 часов по ГОСТ 9.401.

Срок реализации: 5 недель, включая доставку на ЮБК. Результат: через 2 года эксплуатации коррозионных поражений не выявлено.

Обслуживание металлоконструкций после ввода объекта — тема отдельной статьи: техническое обслуживание металлоконструкций в Крыму.
